Plafotherm® DS 320 Deckensegel für Heiz- und Kühlbetrieb
Das DS 320 ist ein Deckensegel-System, das Heiz- und Kühlleistung flächig über die Deckenebene einbringt. Für die Projektpraxis zählen vor allem: Einbauten/Leuchtenachsen, Zugänglichkeit/Revision und Schnittstellen zu TGA und Ausbau.
Vier Kernfakten zum DS 320
Die folgenden Angaben sind Richtwerte und können je nach Materialvariante, Auslegung und Projektbedingungen variieren.
Maße & Gewicht
Länge 500–3500 mm, Breite 400–1250 mm, Höhe 50 mm, Gewicht 12–15 kg/m²
Heiz-/Kühlleistung
Kühl 135/139 W/m², Heiz 163/167 W/m² je nach Materialvariante und Betriebsbedingungen
Anschlüsse & Revision
Rohranschlüsse von oben, Revision werkzeuglos abnehmbar, Wartung/Zugang: über definierte Revision (projektbezogen)
Elektrik & Regelung
Spannungsversorgung und Regel-/Steuerungsanbindung müssen vor Montage abgestimmt und festgelegt sein.
Montage und Einbaudetails
Das DS 320 wird an der Deckenunterseite befestigt; Anschlüsse werden von oben geführt. Entscheidend ist, dass Einbauten, Achsen und Revisionszugänge vor Ausführung als Freigabestand vorliegen.
Einbau und Befestigung
Das DS 320 wird unter der Decke montiert. Befestigungspunkte und Lastannahmen sind vorab zu klären (Tragfähigkeit, Höhen, Kollisionen). Nachträgliche Anpassungen lassen sich deutlich reduzieren, wenn Achsen und Einbauten vor Montage verbindlich abgestimmt sind.
Wartung und Zugang
Revisionszugänge werden projektbezogen geplant (Servicebereiche, Öffnungen, Wartungswege). Wartungsarbeiten an Ventilen/Filtern sind nur dann ohne zusätzliche Demontage möglich, wenn die Revisionslogik und die Zugänglichkeit entsprechend vorgesehen sind.

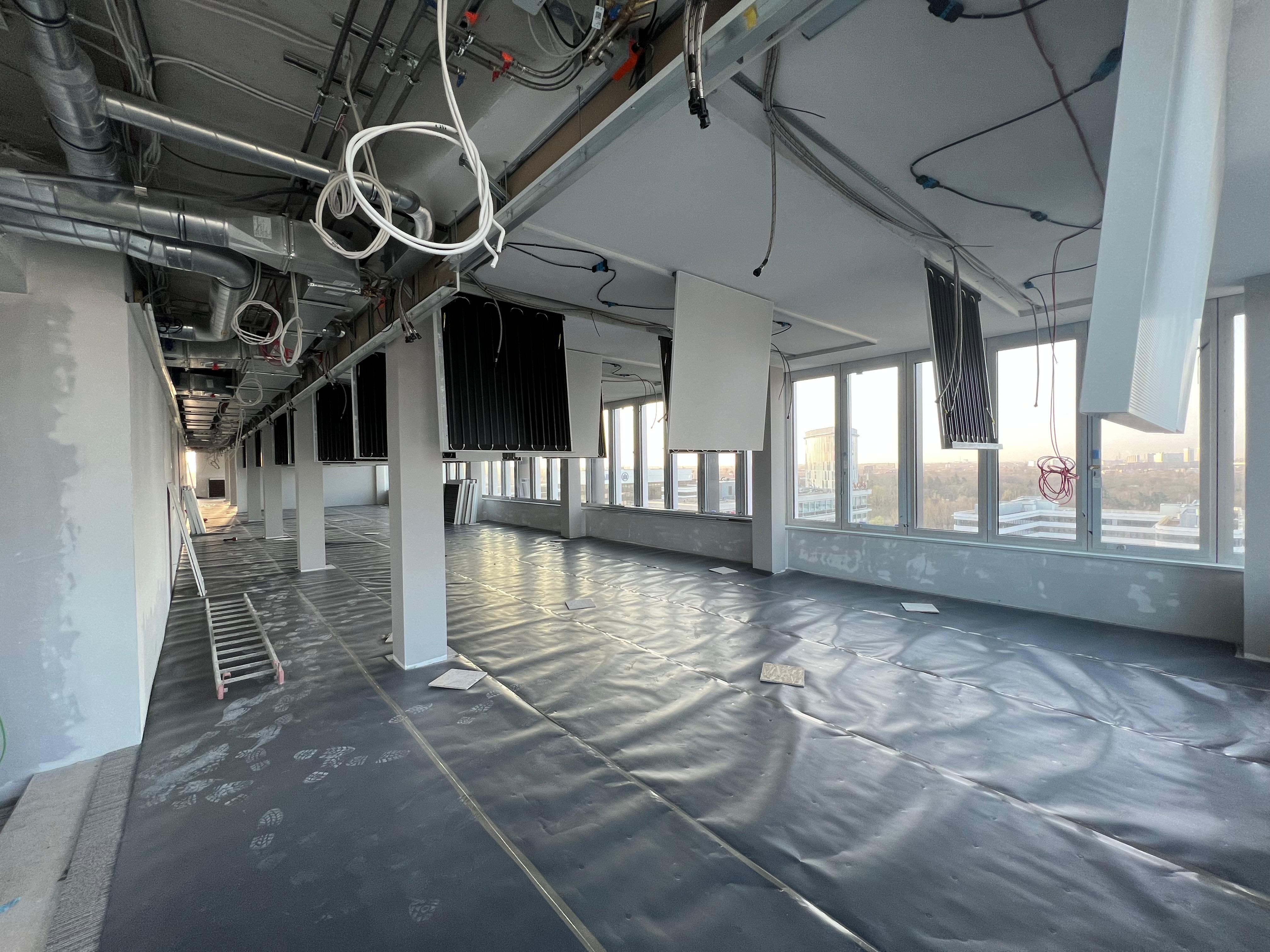

.jpeg)
Rohranschluss
Anschlussgeometrie, Leitungsführung und Übergabepunkte sind mit der TGA-Planung abzustimmen (Zonen, Vor-/Rücklauf, Verteiler/Anbindung).
Elektrik und Steuerung
Spannungsversorgung, Sensorik/Regelung und Zuständigkeiten (Elektro/MSR) vor Montage festlegen, inklusive Leitungswegen und Dokumentationsanforderungen.
Deckenöffnungen
Leuchten, RLT-Elemente, Melder/Sprinkler und Öffnungen müssen im Deckenbild berücksichtigt und positionsgenau abgestimmt werden (Achs-/Rasterbezug).
Bereit für DS 320?
Ein Kurzcheck zeigt, ob das DS 320 zu Planstand, Einbauten und Revisionsanforderungen Ihres Projekts passt.
Fragen
Antworten zur Planung und Umsetzung des Plafotherm® DS 320.
Leistungsverzeichnis, Deckenpläne/Schnitte mit Höhenangaben, Einbautenliste inkl. Leuchtenachsen sowie Terminrahmen und Baustellenbedingungen.
Nach Eingang vollständiger Unterlagen geben wir in der Regel innerhalb weniger Werktage eine Rückmeldung zu Klärpunkten und dem nächsten Schritt.
Deckenaufbau, Auslegungs- und Betriebsparameter sowie Einbauten und Abschattungen beeinflussen die erreichbare Leistung maßgeblich.
Revisionszonen und Zugänglichkeit werden vor Montage anhand von Einbauten, Planstand und Serviceanforderungen festgelegt und als Freigabestand dokumentiert.
